LB链板式回转格栅除污机

LB型链板回转式格栅除污机是我公司生产的一种能够连续工作的清污设备，由栅条拦截液体中的杂物，耙齿板从栅条背面下降至底部后，回转至栅条的前面，由下而上地将栅渣提升至卸科口排出，达到固液分离的目的，宽度可达4米之多。耙齿板由二侧的板式链牵引，作循环运行，耙齿板的间距为1.2m-1.5m，可有效地耙木块、竹竿等较大杂物和格栅底部的泥砂。
广泛应用于城市污水处理中各类雨水、污水泵站；给水提升泵站；污水处理厂的进水口处，用来拦截、清除漂浮杂物，是一种较理想的除污机械。

特点
1、驱动装置采用摆线针轮减速机，噪声低，结构紧凑，运行平稳安全。
2、机架具有独特的框架结构，刚性强，且易安装维护。分碳钢和不锈钢，碳钢机架作防腐处理。
3、传动部分均采用不锈钢材料，可有效防止设备的腐蚀损坏。
4、耙齿板采用数控机床加工，精度高，外表美观。其栅距可根据用户要求确定。
5、PLC可根据格栅前后液位差来控制其自动运行：并且在现场设有手动开关，实现手动操作。可根据用户需要，按实际需求设计运行程序和留有总控制的接口实现远程控制。操作简单、灵活、安全。
6、为防止意外过载，设有过载电流保护，并在驱动链轮上设计有安全销保扩，实行杌械和电气双重保护，使本系统运行安全可靠。

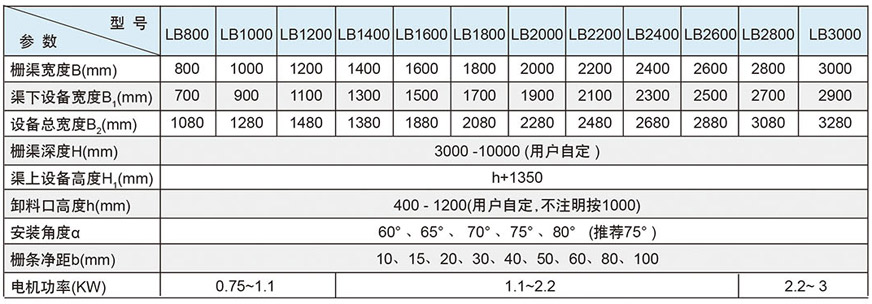

技术参数




主要特点
1、驱动设置采用摆线针轮或斜齿轮减速电机经传动链或驱动，噪音低、结构紧凑、运行平稳等特点；
2、耙齿板经金加工，精度高、外观美观，两耙齿板间距为2.0-2.5m，中间增设一道撑挡，可有效地清除较大杂物；
3、机架为整体框架结构，刚性强，安装简便、日常维修工作量少；
4、设备操作简便，可就地或远程控制设备的运行；
5,、为防止意外过载，设有机械剪切销和过电流双重保护，使设备运行安全可靠。

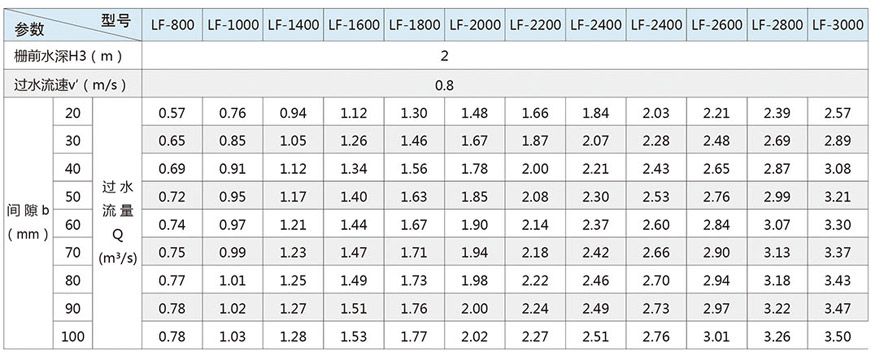

过水流量表

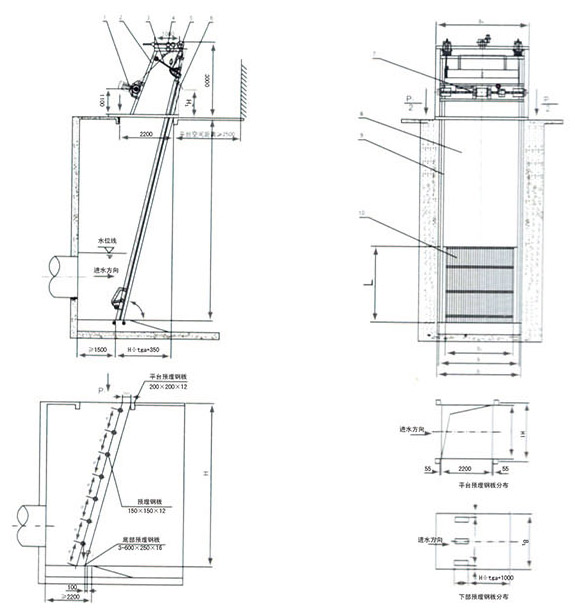

外形及安装尺寸图
